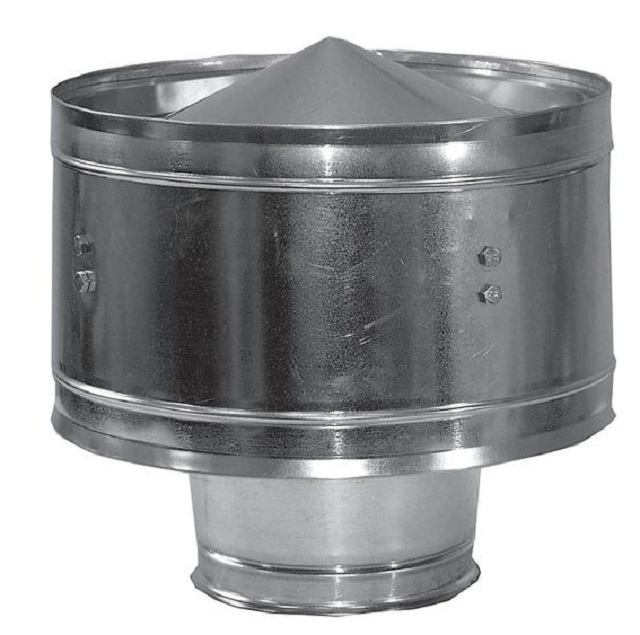

Дефлектор вентиляционный типа ЦАГИ представляет собой изделие системы вентиляции, которые устанавливаются на вытяжных воздуховодах над кровлей здания. Как правило, дефлектора изготавливаются цилиндрической формы. Размер дефлектора зависит от диаметра выходного канала и требуемого объема удаляемого воздуха.
| Дефлектор круглый | Диаметр d, мм |
Высота H*, мм | Диаметр D*, мм | Высота цилиндра h*, мм | Масса*, кг |
 |
100 | 195 | 200 | 120 | 1,60 |
| 125 | 210 | 250 | 150 | 2,20 | |
| 140 | 240 | 280 | 170 | 2,60 | |
| 160 | 250 | 320 | 190 | 3,20 | |
| 180 | 290 | 360 | 215 | 3,80 | |
| 200 | 320 | 400 | 240 | 4,80 | |
| 250 | 390 | 500 | 285 | 6,40 | |
| 280 | 420 | 560 | 320 | 7,50 | |
| 315 | 480 | 630 | 370 | 10,50 | |
| 355 | 520 | 710 | 426 | 17,20 | |
| 400 | 600 | 750 | 450 | 15,50 | |
| 450 | 670 | 900 | 540 | 30,10 | |
| 500 | 800 | 1000 | 575 | 27,70 | |
| 560 | 900 | 1120 | 670 | 51,70 | |
| 630 | 960 | 1200 | 685 | 41,70 | |
| 710 | 1020 | 1320 | 790 | 67,00 | |
| 800 | 1160 | 1550 | 930 | 90,00 | |
| 900 | 1220 | 1750 | 980 | 111,30 | |
| 1000 | 1600 | 2020 | 1230 | 153,60 |
